產品介紹

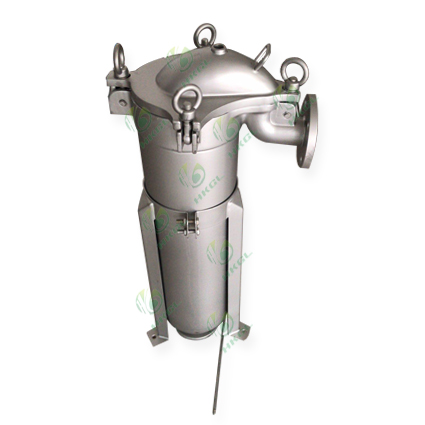

華凱HK-SDG係列袋式過濾器，以設計出色的過濾效果，適用於嚴格的應用要求，將出色過濾性能、可 靠性與操作便捷性統一。
TOP-IN的側麵入口，液體再從頂部進入過濾器的設計，過濾器內未被過濾的液體減至少，更換濾袋非常方便，同時提供了密封作用。
每一台華凱過濾器出廠前，都提供完整的壓力測試報告、合格證、材料質保書、產品質保書。
外形尺寸
標準尺寸
| 型號 | A | B | C | D | E | F | 流量（M3/H) | 進出口鏈接方式 | 導熱口 | |
| Max | Min | |||||||||
| JSDY-SDG-1N | 790 | 847 | 723 | 628 | 535 | 455 | 260 | 20 | 2"法蘭 | 1/2”管牙 |
| JSDY-SDG-2N | 1530 | 1217 | 998 | 998 | 905 | 825 | 260 | 45 | 2"法蘭 | 1/2”管牙 |
| JSDY-SDG-3N | 676 | 611 | 488 | 488 | 404 | 354 | 150 | 10 | 1"法蘭 | 1/2”管牙 |
優異性能
★ 快開環首螺栓，啟閉方便快捷
★ 攔截固液濃度較高的流體
★ 密封性能好，精度得到保證
★ 具備自清洗功能，過濾效率更加快捷
★ 流體沿切線進入，固液通過離心力分離
技術參數
| 口徑規格 | 1-4” | 密封墊片 | 矽膠、丁晴橡膠、四氟橡膠 |
| 設計壓力 | 0-2.5MPa | 接口形式 | 螺紋、卡箍、法蘭 |
|
設計溫度
|
-45~200℃ | 過濾精度 | 0.45um-800um |
| 表麵處理 | 殼體內外噴砂或拋光 | 濾袋型號 | 1#、2#、3#、4# |
| 法蘭標準 | HG、GB、SH、HGJ、JB、ANSI、JIS | 排汙口規格 | 1/4” |
| 設計製造參考標準 | 《GB150-2011》《HG/T21637-1991》《SH/T3411-1999》 | ||
| 濾袋材質 | 聚酯、聚丙烯、尼龍、聚四氟乙烯、玻璃纖維 | ||
技術選型
| 公稱通徑（DN） | DN15~DN100（1/2’’-4’’） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | 碳鋼，不鏽鋼、TA2、2205等 | 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 濾袋材質 | PP-PE-PTFE-不鏽鋼等 | 法蘭密封麵 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | ≥0.45UM | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注
可根據用戶提供的規格、型號及樣品加工定製!
